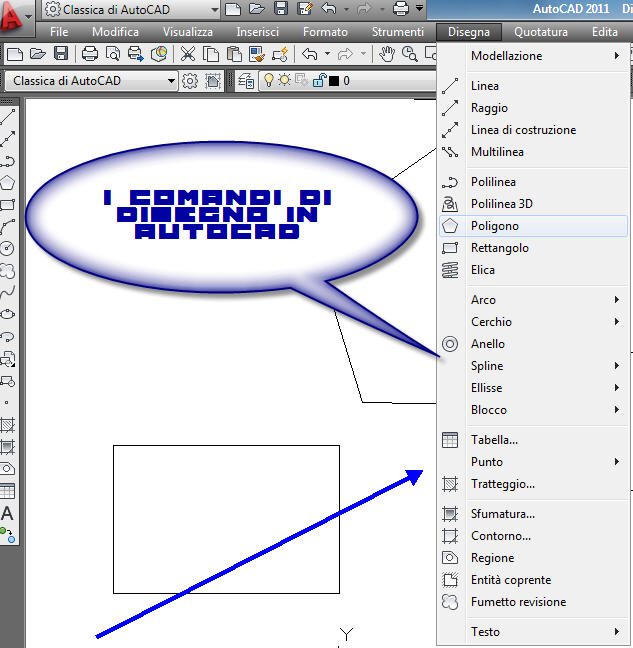

Se poniamo la nostra attenzione su un disegno qualsiasi, anche il più complesso, potremo notare che esso può essere scomposto in oggetti geometrici di base. I comandi per creare questi oggetti semplici quali linee o cerchi, oppure più complessi come spline, ellissi, tratteggi, blocchi, testi, tabelle, ecc. sono raggruppati, in ambioente Autocad, nel gruppo della barra multifunzione denominato Disegna, nella scheda prinicpale del software. Tali comandi di disegno si impartiscono dal menu a tendina Disegna.

Di seguito riportiamo un elenco dei comandi pincipali:

•     Punto
•     Linea
•     Linea doppia
•     Linea di costruzione

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

• Manuale autocad
• Impostazioni disegno in Autocad
• Operazioni di zoom in Autocad
• Area di disegno di Autocad
• Selezione degli oggetti in autocad
• Interfaccia di Autocad

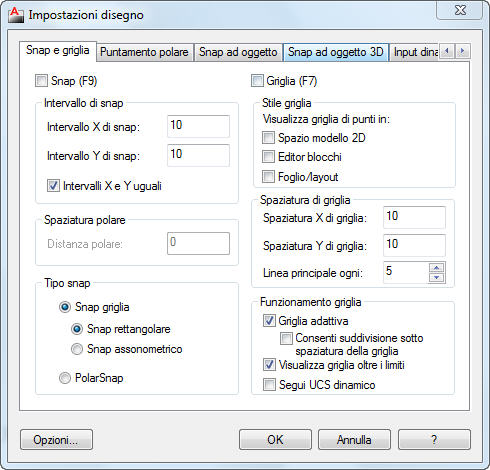

La finestra di dialogo impostazioni disegno si apre cliccando sul menu a tendina Strumenti e
selezionando l’omonimo comando impostazioni disegno, in questo modo si apre la seguente finestra:

Scheda snap e griglia

Si può innanzitutto attivare o meno lo snap griglia nella modalità rettangolare ed assonometrico oppure polare. Lo snap costituisce il più piccolo spostamento permesso al cursore nelle due direzioni.

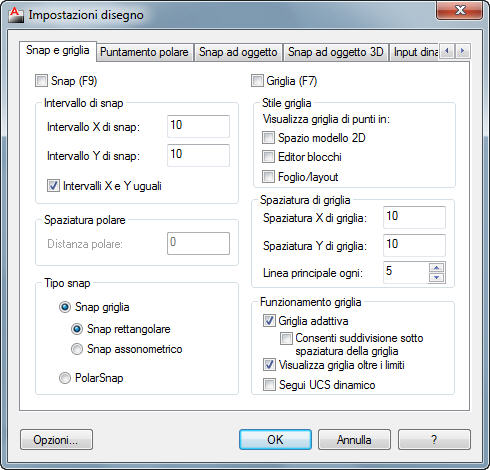

Autocad per mette di trovare facilmente dei punti speciali di un oggetto del nostro disegno attraverso il comando Snap ad oggetto (OSNAP), punti quali una estremità di una linea il centro di un cerchio etc.La scheda delle proprietà del comando OSNAP si visualizza dalla precedente cliccando su Objept Snap e si ottiene la seguente finestra:

In essa si trovano già dei parametri selezionati di default quali intersezione tra linee, centro di un rettanglo etc ma se ne possono selezionare degli altri. Tale comando ci permetterà di realizzare i nostri disegni in modo più veloce.

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

• Manuale autocad
• Impostazioni disegno in Autocad
• Operazioni di zoom in Autocad
• Area di disegno di Autocad
• Selezione degli oggetti in autocad
• Interfaccia di Autocad

L’area di disegno che è quella che si presenta ai nostri occhi quando avviamo autocad è costituita almeno da due schede: una chiamata Modello l’altra chiamata Layout ma le schede Layout possono essere illimitate potendole personalizzare.

La scheda modello rappresenta il foglio da disegno sul quale realizzare il nostro lavoro, senza preoccuparci di come poi il disegno verrà stampato.

Su tale area il cursore assume la forma di una croce, tale area può essere suddivisa in più sottoaree per poter suddividere il nostro disegno in più parti con il seguente comando:

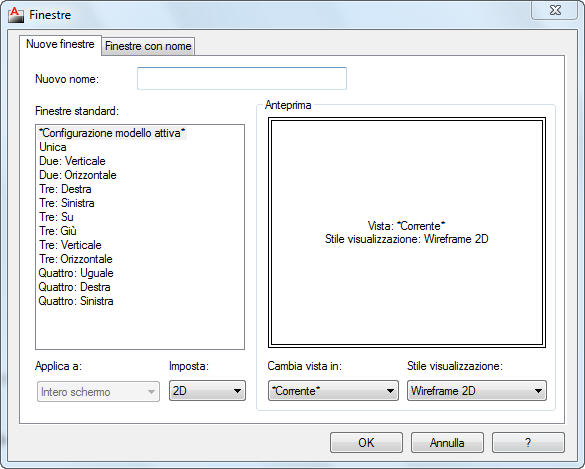

Visualizza==>Finestre==>Nuove finestre

si può in questo modo disegnare su una finestra per volta passando dall’una all’altra con un
semplice click.

Nella scheda layout è contenuto il disegno realizzato nella scheda modello, opportunamente
scalato pronto per la stampa cioè come noi vogliamo che compaia.

LINK DI APPROFONDIMENTO PER L’ARGOMENTO:

• Manuale autocad
• Impostazioni disegno in Autocad
• Operazioni di zoom in Autocad
• Area di disegno di Autocad
• Selezione degli oggetti in autocad
• Interfaccia di Autocad

La selezione dell’oggetto è una degli aspetti più critici di AutoCad e se fatto male può provocare dei problemi non risolvibili. Gli oggetti possono essere selezionati in una varietà di modi.

Il più semplice metodo di selezione consiste nel selezionare gli oggetti uno alla volta attraverso una finestra quadrata, che si ottiene cliccando con il tasto sinistro del mouse e spostandosi per costruire una finestra quadrata che contenga al suo interno l’oggetto da selezionare.

Ci sono due possibili varianti:

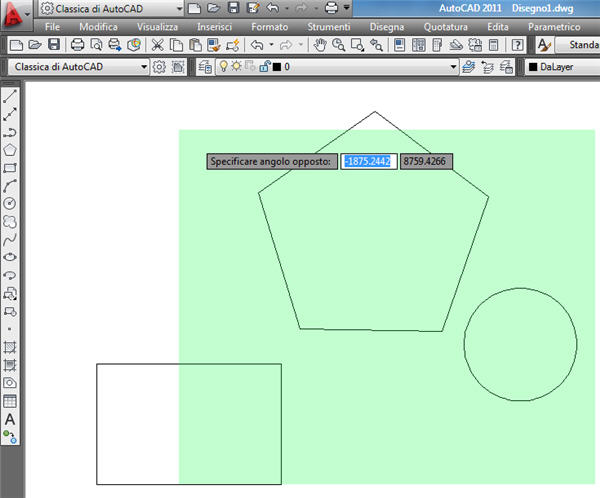

1) Cliccando con il tasto sinistro e spostandosi verso sinistra, in questo caso vengono   selezionati gli oggetti attraversati dalla finestra quadrata e tale finestra è rappresentata da un quadrato tratteggiato.Come mostrato nella figura seguente:

Dopo aver attraversato l’oggeto si clicca sull’angolo opposto della finestra e l’oggetto selezionato  si colora di blu e compaiono dei quadratini nei punti limite dell’oggetto.

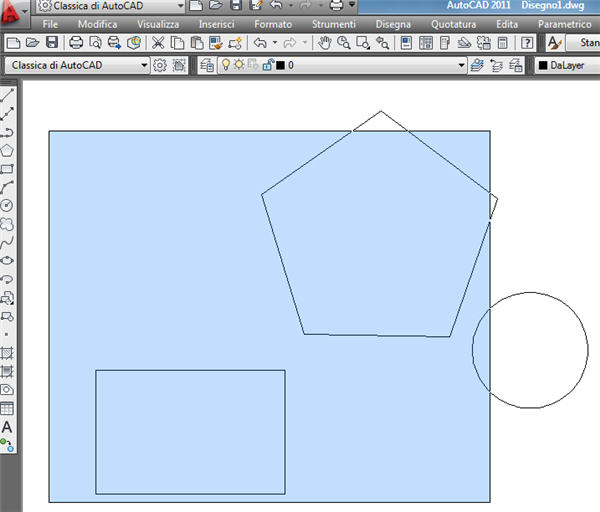

2) Cliccando con il tasto sinistro e spostandosi verso destra, in questo caso vengono selezionati solo gli oggetti contenuti nella finestra quadrata e tale finestra è rappresentata da un quadrato con linea intera. Come mostrato nella figura seguente:

Dopo aver inglobato l’oggetto all’interno della finestra si clicca sull’angolo opposto della finestra e l’oggetto selezionato si colora di blu e compaiono dei quadratini nei punti limite dell’oggetto.

Digitando  “P” si selezioneranno gli oggetti usati nel comando precedente. Il metodo di selezione più efficiente è l’uso della finestra che attraversa l’oggetto o quello che si otiene cliccando con il tasto sinistro del mouse sull’oggetto. Entrambe le selezione possono essere richiamate digitando “C” per la prima e “W” per la seconda.
